Khí độc CO là gì? Ảnh hưởng đến sức khỏe như thế nào?
Khí độc CO ( Carbon Monoxide) là một khí không màu không mùi và không vị. Với nồng độ cao carbon monoxide trong không khí hít thở rất có thể làm giảm khả năng hấp thụ oxy, dẫn đến mô thiệt hại nghiêm trọng và có khả năng gây tử vong. Carbon monoxide là một nguyên nhân ngộ độc tử vong hàng đầu từ các chất độc không chủ ý.
Các nguồn sản sinh ra khí độc CO:
Khí CO là sản phẩm của quá trình đốt cháy nhiên liệu như xăng dầu. Trong tầng hầm việc phương tiện đông ra vào liên tục và không gian không thoáng khí, thì nồng độ CO tăng lên rất nhanh chống.
Thông thường, các tầng hầm bãi đậu xe của chung cư, trung tâm mua sắm, siêu thị… đều có hệ thống thông gió, và được hoạt động theo thời gian không liên tục để tiết kiệm, và hạn chế tiếng ồn. Không kiểm soát được nồng độ hiện tại.
Các triệu chứng gặp phải khi ngộ độc khí CO:
| Nồng độ CO (ppm) | Triệu chứng |
| 50 | Không tác dụng phụ trong 8h tiếp xúc |
| 200 | Đau đầu nhẹ , buồn nôn sau 2-3h tiếp xúc |
| 400 | Nặng đầu và buồn nôn, khó thở sau 3h tiếp xúc |
| 800 | Buồn nôn, và chóng mặt, co giật sau 45 phút tiếp xúc,và bất tỉnh sau 2 giờ tiếp xúc, tử vong |
Giải pháp giám sát, duy trì nồng độ khí CO tầng hầm Cofem Tây Ban Nha
Ưu điểm:
- Giám sát nồng đồ CO toàn bộ tầng hầm
- Điều khiển quạt hút hoạt động, di trì nồng độ luôn ở mức an toàn
- Diện tích bảo vệ lớn lên đến 30,000 m2
- Điều khiển quạt hút nhiều cấp độ giúp tiết kiệm điện và giảm tiếng ồn
- Giải pháp theo tiêu chuẩn Châu Âu EN54

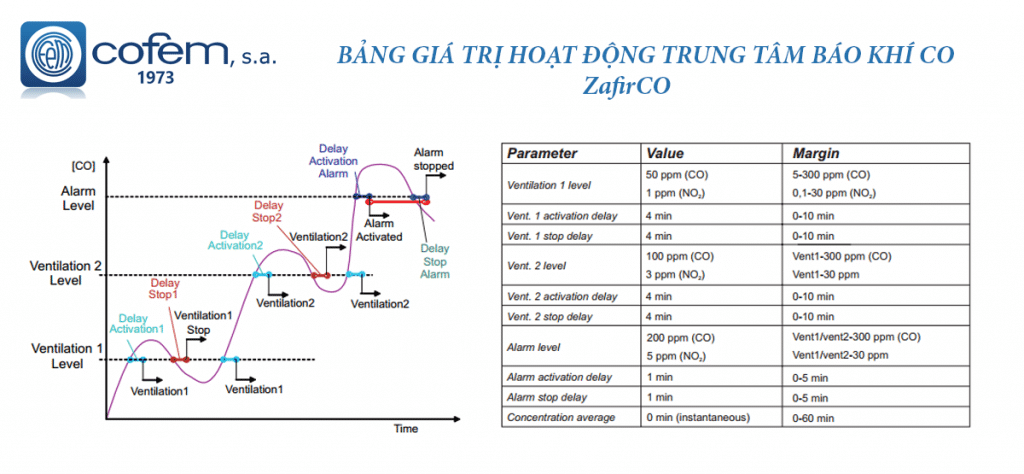

Nguyên lý hoạt động hệ CO Cofem
+ Trung tâm giám sát điều khiển: Trung tâm được kết nối với các cảm biến CO bố trí trong tầng hầm. Tùy vào diện tích hầm mà số lượng Zone của trung tâm từ 2-4 Zone. Mỗi Zone sẽ quản lý khoảng 50 thiết bị bao gồm cảm biến khí CO SCO và cảm biến khí NO2 SDN. Có 2 cấp độ điều khiển dành cho quạt hút.
Các thông số sẽ được lập trình trực tiếp tại trung tâm. Tham khảo chi tiết trung tâm cảnh báo khí CO
+ Cảm biến khí CO SCO và NO2 SDN: Sử dụng các cảm biến điện hóa học sẽ đo được nồng độ và đưa về trung tâm xử lý. Tham khảo chi tiết cảm biến khí CO
- Vent 1: tại cấp độ này trung tâm sẽ điều khiển các quạt hút cấp thấp, khi nồng độ đo được từ 5-50 ppm (với khí CO) và 0.1 ppm (với khí NO2)
- Vent 2: Được kích hoạt khi Vent 1 đã hoạt động nhưng nồng khí độc vẫn gia tăng, đến mức quy định thì hệ thống sẽ kích hoạt chế độ Vent 2. Khi đó, hệ thống sẽ liên động với quạt hút cấp cao để cân bằng nồng độ. Trường hợp nếu vẫn tăng thì sẽ đưa ra hệ thống kích hoạt báo động và tiến hành sơ tán khẩn cấp. Các ngõ điều độc lập tín hiệu dạng dry-contact
Hướng dẫn thiết kế hệ thống cảm biến CO
Giải pháp được thiết kế theo tiêu chuẩn của Anh EN50545-1 chuyên dành cho hệ thống cảnh báo khí CO, cảnh báo khí Gas tầng hầm. Tiêu chuẩn này, không bao gồm phương pháp thi công lắp đặt .
Một số quy định về hệ thống CO theo tiêu chuẩn EN50545-1:
+ Mục đích: Được thiết để phát hiện khí CO, NO2, NO, Gas trong tầng hầm bãi giữ xe hoặc các nhà Ga.
Nguyên lý hoạt động: cảm biến sẽ truyền tín hiệu dạng số ( Digital) hoặc Analogue liên quan tới chất khí đang giám sát về trung tâm, trung tâm sẽ phân tích và đưa ra các điều khiển báo động .
Quy định về dải thang đo nồng độ khí:
| Loại khí độc | Dãi thang đo (ppm) |
| CO | 0-300 |
| NO2 | 0-30 |
| NO | 0-100 |
+ Quy định về nồng độ báo động:
| Loại khí độc | Alarm 1 | Alarm 2 | Alarm 3 |
| CO | 30 | 60 | 150 |
| NO2 | 3 | 6 | 15 |
| NO | 10 | 20 | 50 |
Các bước thiết kế hệ thống CO tầng hầm:
Bước 1: Xác định diện tích hầm cần bảo vệ.
Khi có diện tích hầm ta sẽ bố trí các cảm biến CO với thông số mỗi đầu CO sẽ bảo vệ được diện tích là 200-300m2.
TIP: Cao độ bố trí đầu báo khuyến cáo từ hãng là 0.9-1.5 m.
Bước 2: Xác định số khu vực điều khiển quạt.
Thường đối với tầng hầm nhỏ thì hệ thống quạt hút cho chạy cùng lúc. Nhưng đối với các tầng hầm có diện tích lớn thì điều khiển quạt theo khu vực là cần thiết tiết kiệm và giảm tiếng ồn. Xác định quạt hút tại mỗi khu vực là quạt 1 cấp độ hay 2 cấp độ.
Bước 3: Xác định trung tâm điều khiển CO.
Sau khi phân được số vùng, và cấp độ quạt chạy ta tiến hành chọn trung tâm điều khiển.
Ví dụ: Tầng hầm có 3 vùng, quạt 2 cấp độ thì ta cần trung tâm 3 Zone ZCO325DVB.
TIP: Mỗi Zone của trung tâm tối đa kết nối với 25 cảm biến CO và 25 cảm biến NO2
Bước 4: Xác định rõ với tủ điều khiển thông gió HVAC.
Tín hiệu cấp về điều khiển là tiếp điểm khô không điện áp ( Dry Contact). Tùy vào số lượng khu vực mà tủ HVAC phải có bấy nhiêu tiếp điểm để nhận tín hiệu từ trung tâm CO.
Sau khi trãi qua 4 bước trên chúng ta đã đủ dữ kiện cho hệ thống cảm biến khí CO. Tiến hành bố trí trực tiếp trên bản vẽ thôi nào!
Xem tiếp hướng dẫn lắp đặt, vận hành và bảo trì hệ thống CO nha các bạn!
